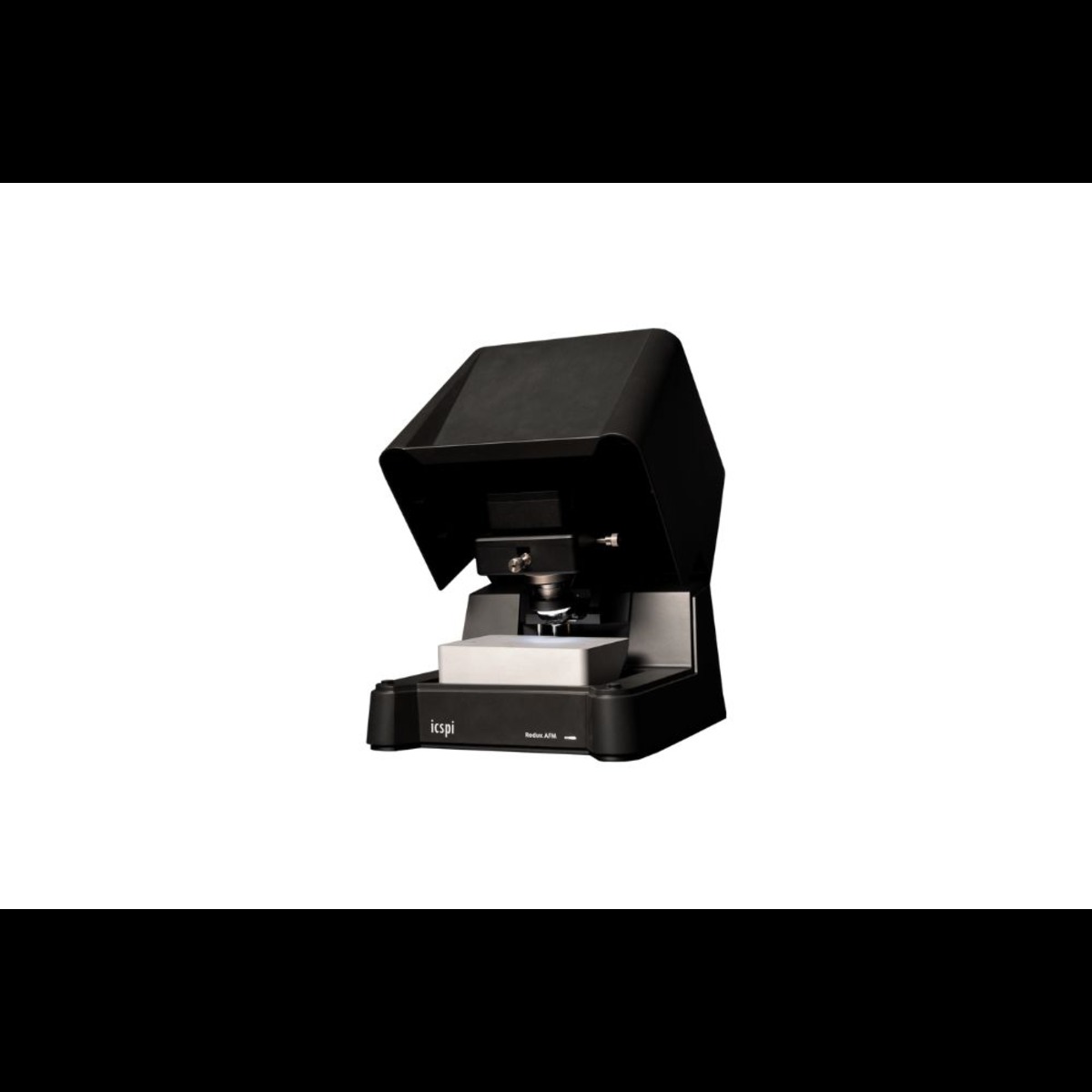

ICSPI – Redux AFM
Redux AFM은 레이저가 필요 없는 전자동 시스템입니다. 완전 자동 어프로치를 제공하는 피에조 저항 센서로 별도의 얼라인먼트 작업 없이 손쉽게 데이터 수집이 가능합니다.
모든 센서와 스캐너는 1mm x 1mm 단일 칩에 통합됩니다.
기술 사양
| AFM Specifications | |
| Sensing | Self-sensing, laser alignment-free |
| Z actuation | Self-actuating |
| XY actuation | Electrothermal |
| Max scan area (XY) | 20 μm x 20 μm |
| Z Range | 20 μm |
| Sample | |
| Max sample height | 20 mm |
| Max sample weight | 250 g |
| Integrated Optical Microscope | |
| Objective | 10x, 0.25 NA |
| Field of view | 1.4 mm × 0.8 mm |
| Resolution | 1920 x 1080 FHD video output |
| System Dimensions | |
| Dimensions (L x W x H) | 23.2 cm × 22.0 cm × 24.6 cm |
| Weight | 4 kg |
| Software and I/O | |
| Communication | USB |
| Operating System | Windows 10, 11 |
| Power | |
| Power supply | Class II (two prong) |
| Input | 100-240 VAC ~ 50/60 Hz |
| Output | 12 VDC, 3 A |
주요 특징
Redux AFM
About Redux AFM
- 3번 클릭으로 나노 스케일 3D 이미지
- 손쉬운 설정: 레이저가 없는 시스템으로 얼라인먼트 작업 필요 없음
- 간편한 샘플 배치: 자동 XY스테이지 및 통합된 광학 현미경
- 자동 접근: 1초면 완료되는 원클릭 자동 어프로치
- Tip Guard 기술이 적용된 팁 카트리지 탑재. 세계 최초 팁 충돌 방지 AFM
- AFM 팁 교체 필요 없음: 1,000번 스캔마다 카트리지만 간편 교체
- 데이터 생성 시간 2분
- 자동 스윕, 접근, 스캐닝
- 손쉬운 샘플 배치를 가능하게 하는 전동 XY 스테이지
- 사용이 간편한 팁 카트리지
고도의 자동화 기술
- 자동 스윕, 접근, 스캐닝
- 전자동 XY 스테이지
- 통합된 광학 현미경
- 친환경 커버
- TipGuard 기술이 적용된 AFM 팁 카트리지
Redux AFM 마이크로칩 스캐닝
실제 구동을 영상으로 확인하세요!
Redux AFM 스테이지
Brand
ICSPI는 원자 현미경(AFM)을 설계, 제조, 판매하는 회사로 캐나다 온타리오 주 키치너-워터루에 본사를 두고 있습니다. 최고 수준의 엔지니어로 구성된 ICSPI의 나노 스케일 연구팀은 CMOS-MEMS기술로 특허를 취득했으며, 해당 기술력이 탑재된 ICSPI AFM 현미경은 교육, 연구, 결점 분석 및 품질 관리를 포함해 다양한 어플리케이션 및 산업 분야에 활용되고 있습니다.
